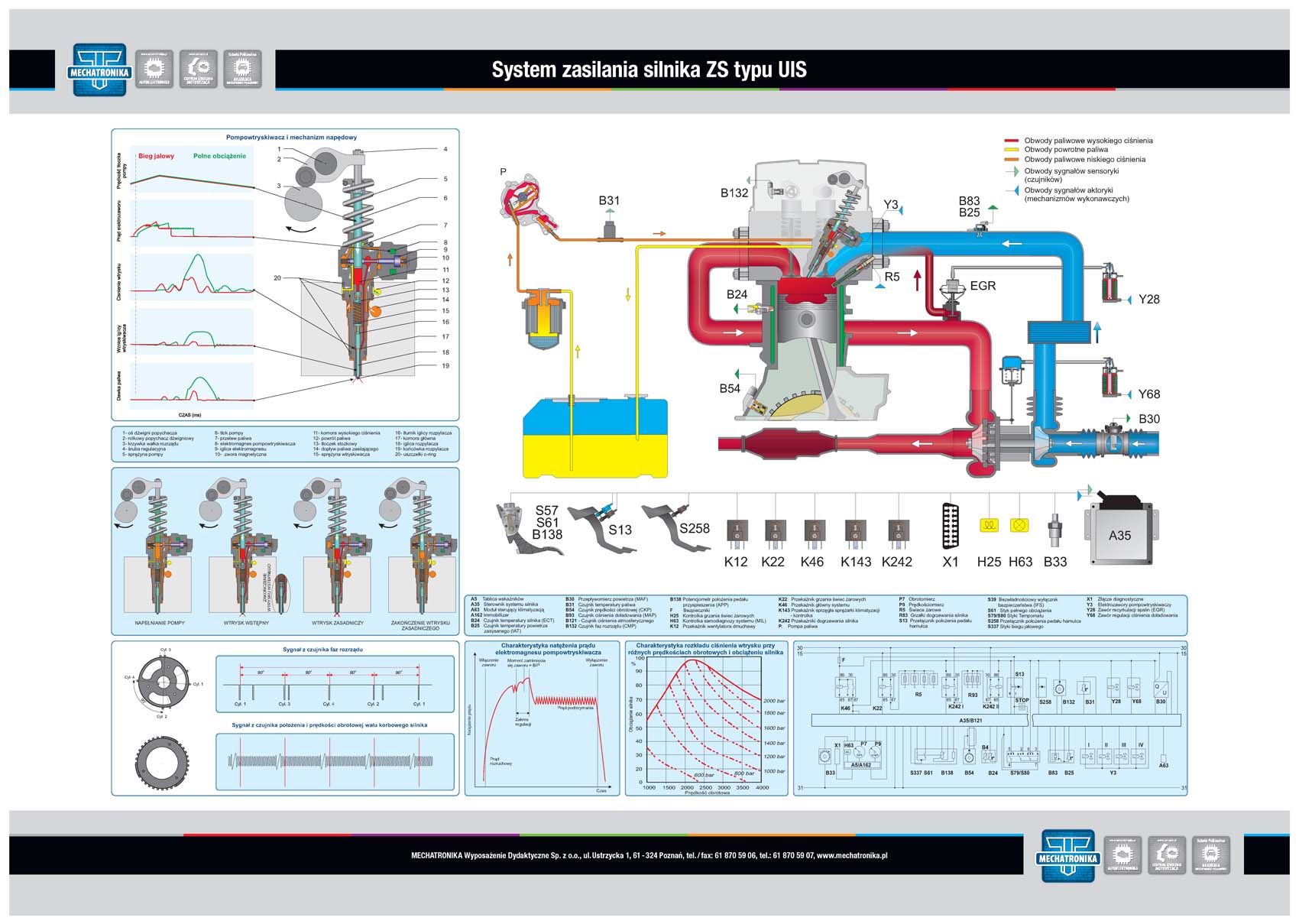

System zasilania paliwa ZS typu UIS

• schemat główny systemu,
• schemat elektryczny systemu,
• przekrój pompowtryskiwacza i mechanizmu napędowego wraz z wykresami,
• przekrój 4 faz pracy pompowtryskiwacza,
• przekrój koła zębatego wraz z sygnałem z czujnika faz rozrządu,
• przekrój koła zębatego wraz z sygnałem z czujnika położenia i prędkości obrotowej wału korbowego silnika,
• charakterystyka natężenia prądu elektromagnesu pompowtryskiwacza,
• charakterystyka rozkładu ciśnienia wtrysku przy różnych prędkościach obrotowych i obciążeniu silnika,
