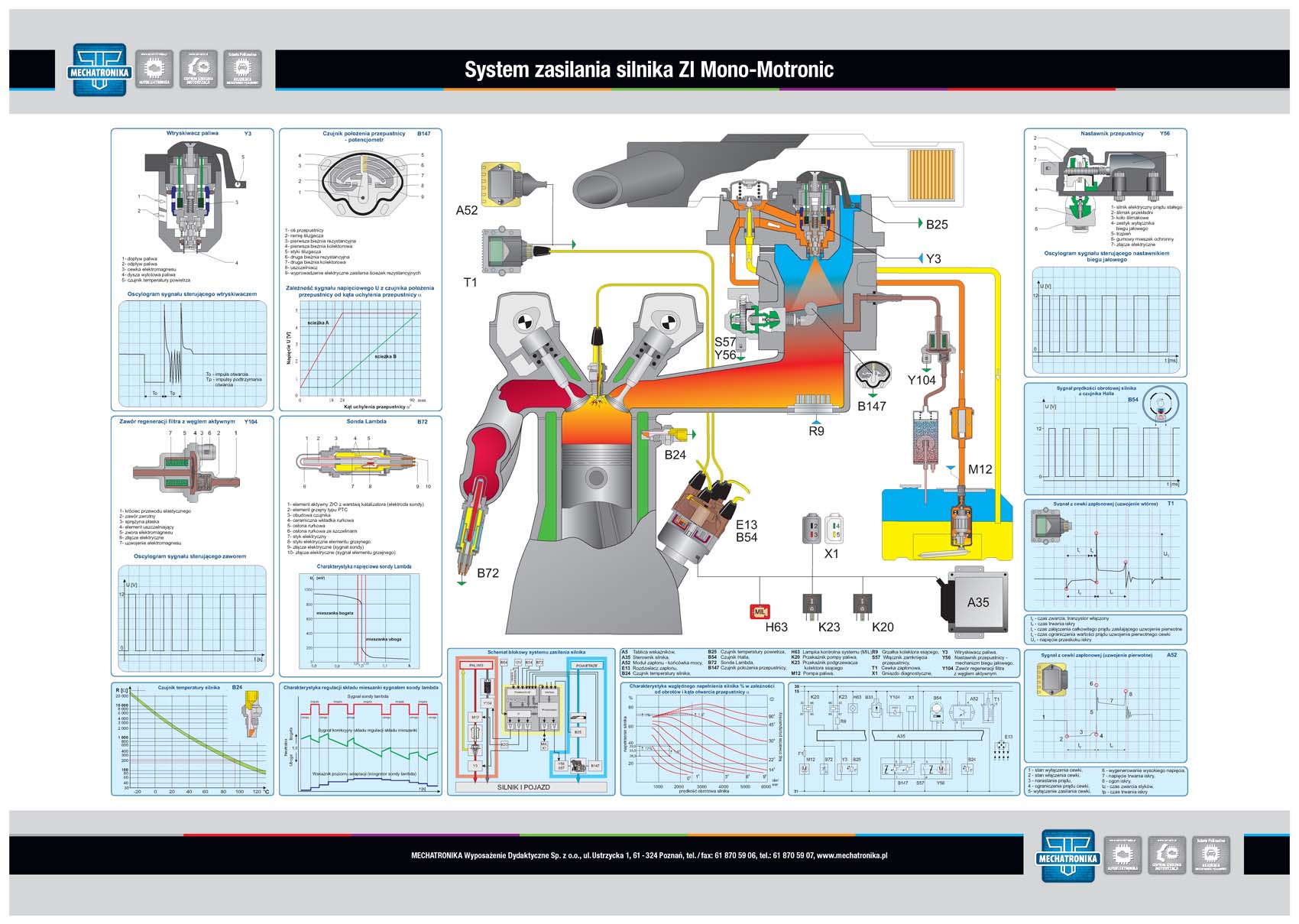

System wtryskowy paliwa typu ZI Mono-Motronic

• schemat główny systemu,
• schemat elektryczny systemu,
• schemat blokowy systemu zasilania silnika,
• przekrój wtryskiwacza paliwa wraz z wykresem,
• przekrój czujnika położenia przepustnicy - potencjometr z wykresem
• przekrój sondy Lambda wraz z wykresem,
• przekrój zawory regeneracji filtra z węglem aktywnym wraz z wykresem,
• przekrój czujnika temperatury silnika wraz z wykresem,
• charakterystyka regulacji składu mieszanki sygnałem sondy lambda,
• charakterystyka względnego napełnienia silnika % w zależności od obrotów i kąta otwarcia przepustnicy,
• przekrój nastawnika pezepustnicy wraz z wykresem,
• sygnały układu zapłonowego.
