Dwuobwodowy układ hamulcowy

Numer katalogowy 1 517

W ramach projektu „Doskonalenie podstaw programowych kluczem do modernizacji kształcenia zawodowego” stanowisko demonstracyjne
Układ hamulcowy - model hydrauliczny ze wspomaganiem, zostało wskazane na liście
Rekomendowanego wyposażenia pracowni i warsztatów szkolnych -
- Pracownia mechatroniki pojazdowej

ZASTOSOWANIE

Stanowisko demonstracyjne przeznaczone jest do praktycznej prezentacji funkcjonowania typowego hydraulicznego układu hamulcowego ze wspomaganiem.


MOŻLIWOŚCI

Stanowisko umożliwia:

- pełną symulację pracy hydraulicznego układu hamulcowego ze wspomaganiem
- obserwację wpływu wspomagania na pracę układu hamulcowego
- pomiary ciśnień płynu hydraulicznego w różnych punktach układu
- pomiary ciśnienia pneumatycznego wytwarzanego przez Serwo mechanizm wspomagania
- przeprowadzenie procedury odpowietrzania układu hamulcowego
- przeprowadzenie procedur wymiany części układu hamulcowego np. tarcz hamulcowych , bębnów hamulcowych , klocków i szczęk hamulcowych

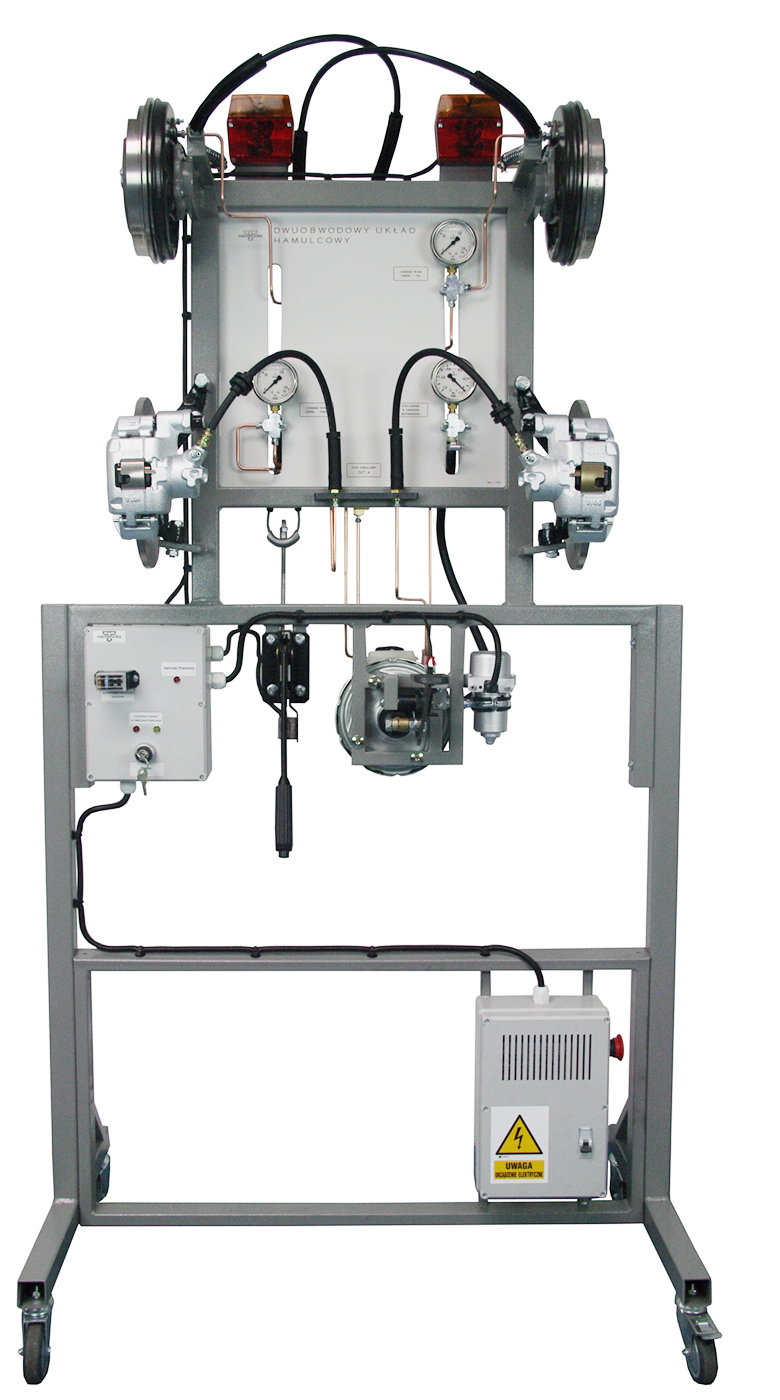

BUDOWA

stanowisko wykonano w fornie stelaża spawanego z profili stalowych malowanego farbą proszkową . Do ramy zamontowano elementy układu hamulcowego w sposób umożliwiający demonstrację pracy układu oraz prowadzenie ćwiczeń w zakresie czynności obsługowych .
UWAGA : poprzednia wersja wykonania stanowiska w formie tablicy jest dostępna jedynie na indywidualne zamówienie .
DANE  TECHNICZNE

Max. pobór mocy	200 W
Napięcie zasilania	230V/50Hz
Wymiary	Szerokość: 1000 mm	Długość: 500 mm	Wysokość: 1840 mm
Waga	90 kg



---

Producent zastrzega sobie możliwość wprowadzenia zmian w produktach wynikających ze zmian w technologii wykonania, zmian obowiązujących przepisów i norm bezpieczeństwa oraz zmian wynikających z doświadczeń z eksploatacji sygnalizowanych przez użytkowników. Zmiany te nie powodują zmian w deklarowanych przez producenta cechach użytkowych produktów oraz ich specyfikacji technicznej.
