System wtryskowy paliwa typu LE-Jetronic

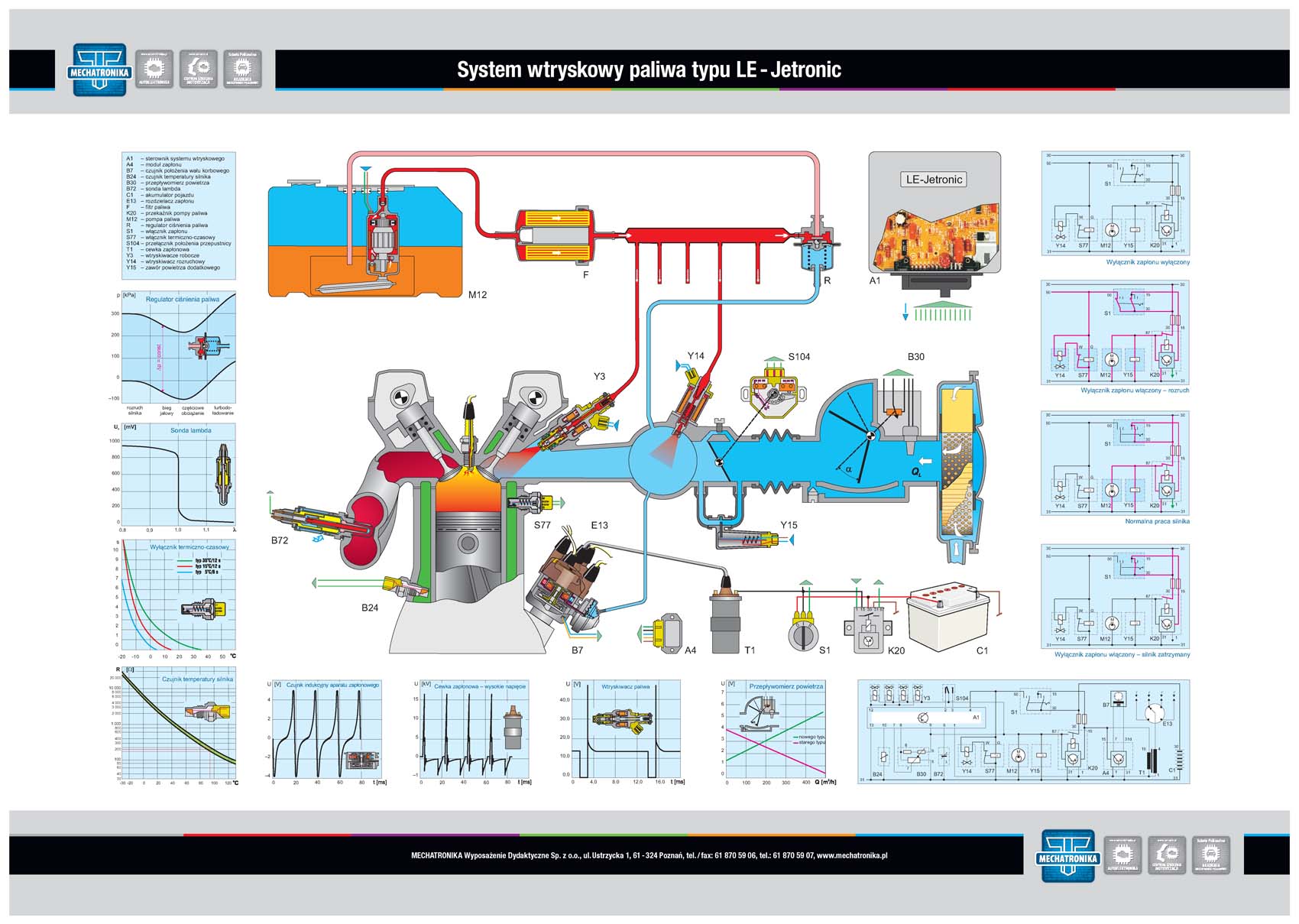

• schemat główny systemu,
• schemat elektryczny systemu,
• schemat elektryczny systemu dla róznych faz pracy silnika,
• przekrój regulatora ciśnienia paliwa wraz z wykresem,
• przekrój sondy Lambda wraz z wykresem,
• przekrój wyłącznika termiczno-czasowego wraz z wykresem,
• przekrój czujnika temperatury silnika wraz z wykresem,
• przekrój wtryskiwacza paliwa wraz z wykresami,
• przekrój przepływomierza powietrza wraz z wykresem,
• sygnały układu zapłonowego.
