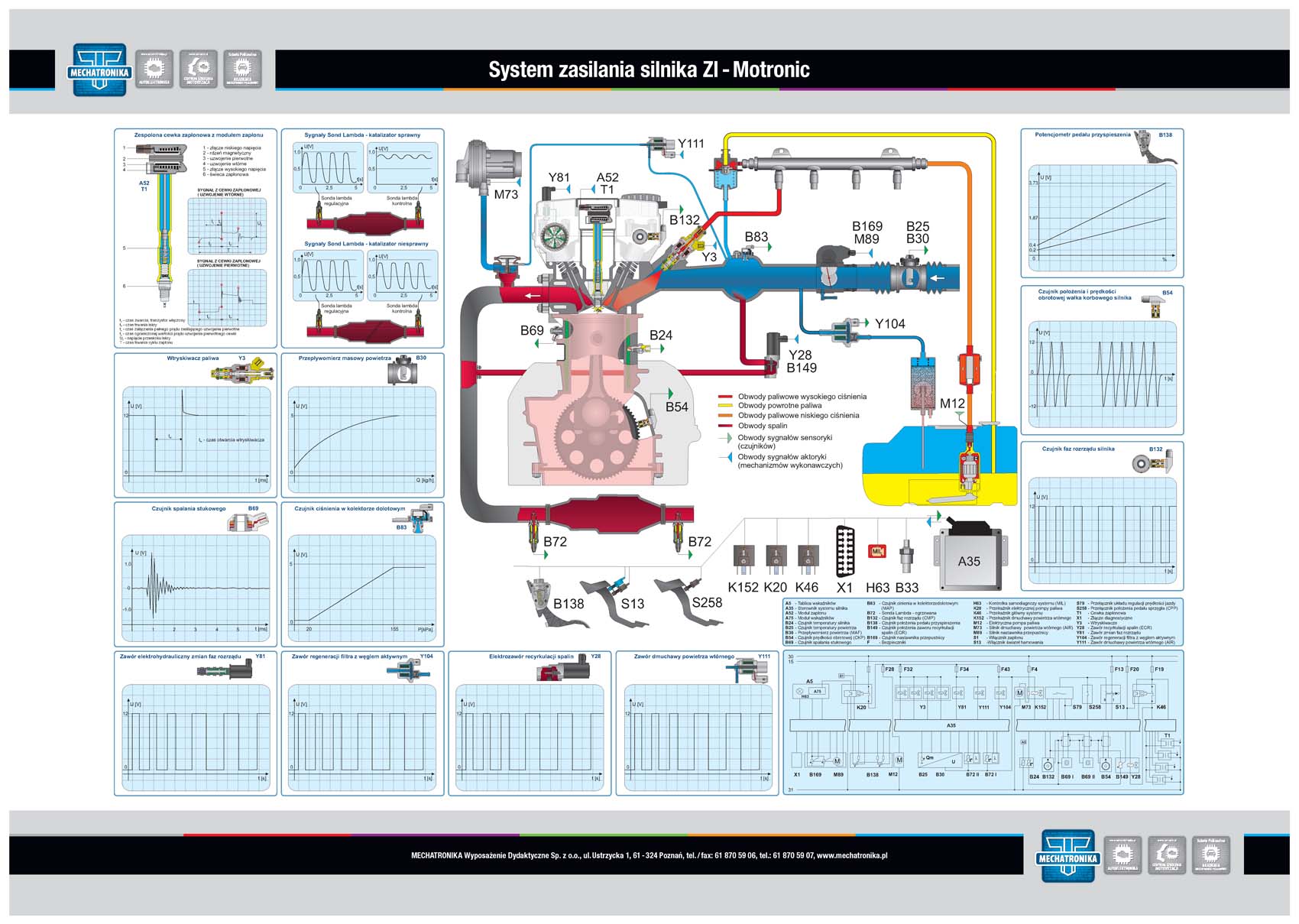

System zasilania paliwa ZI -Motronic

• schemat główny systemu,
• schemat elektryczny systemu,
• przekrój wtryskiwacza paliwa wraz z wykresem,
• przekrój przepływomierza masowego powietrza wraz z wykresem,
• przekrój czujnika spalania stukowego wraz z wykresem,
• przekrój czujnika ciśnienia w kolektorze dolotowym wraz z wykresem,
• przekrój zaworu elektrohydraulicznego zmian faz rozrządu wraz z wykresem,
• przekrój zaworu regeneracji filtra z węglem aktywnym wraz z wykresem,
• przekrój elektrozaworu recyrkulacji spalin wraz z wykresem,
• przekrój zaworu dmuchawy powietrza wtórnego wraz z wykresem,
• przekrój potencjometru pedału przyspieszenia wraz z wykresem,
• przekrój pracy katalizatora z układem dwóch sond Lambda wraz z sygnałami dla katalizatora sprawnego i niesprawnego,
• przekrój zespolonej cewki zapłonowej z modułem zapłonu z wykresami dla uzwojenia pierwotnego i wtórnego,
• przekrój czujnika faz rozrządu silnika wraz z wykresem,
