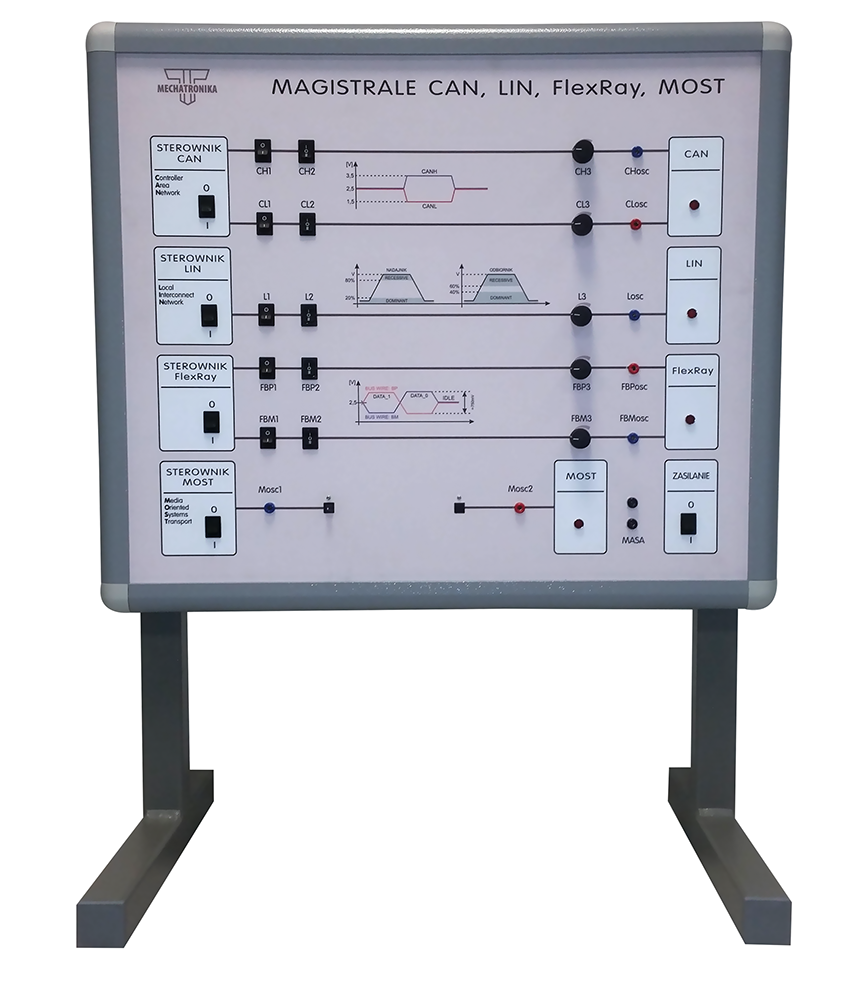

Stanowisko symulacji sieci CAN, LIN, FlexRay, MOST

Numer katalogowy: 1 531




ZASTOSOWANIE


Stanowisko demonstracyjne przeznaczone jest do prezentacji funkcjonowania i symulacji błędów najbardziej popularnych magistrali cyfrowych stosowanych w pojazdach.

MOŻLIWOŚCI

Sygnały na tablicy mają charakter tylko warstwy fizycznej.

W skład systemu wchodzą :

• sieć CAN
• sieć LIN
• sieć FlexRay
• sieć MOST

Stanowisko ma możliwość symulowania usterek powyższych sieci:

• CAN - zwarcie do „masy”, zwarcie do 5V, przerwa w przewodach H i L, symulowanie dodatkowej rezystancji, zwarcie przewodów H i L
• LIN - zwarcie do „masy”, zwarcie do 12V, przerwa w przewodzie, symulowanie dodatkowej rezystancji
• FlexRay - zwarcie do „masy”, zwarcie do 5V, przerwa w przewodach BP i BM, symulowanie dodatkowej rezystancji, zwarcie przewodów BP i BM
• MOST - uszkodzona końcówka światłowodowa, zgięty/złamany przewód światłowodowy

DANE  TECHNICZNE

Max. pobór mocy	20 W
Napięcie zasilania	230V/50Hz
Wymiary	Szerokość: 590 mm	Długość: 400 mm	Wysokość: 620 mm
Waga	20 kg

---

Producent zastrzega sobie możliwość wprowadzenia zmian w produktach wynikających ze zmian w technologii wykonania, zmian obowiązujących przepisów i norm bezpieczeństwa oraz zmian wynikających z doświadczeń z eksploatacji sygnalizowanych przez użytkowników. Zmiany te nie powodują zmian w deklarowanych przez producenta cechach użytkowych produktów oraz ich specyfikacji technicznej.
