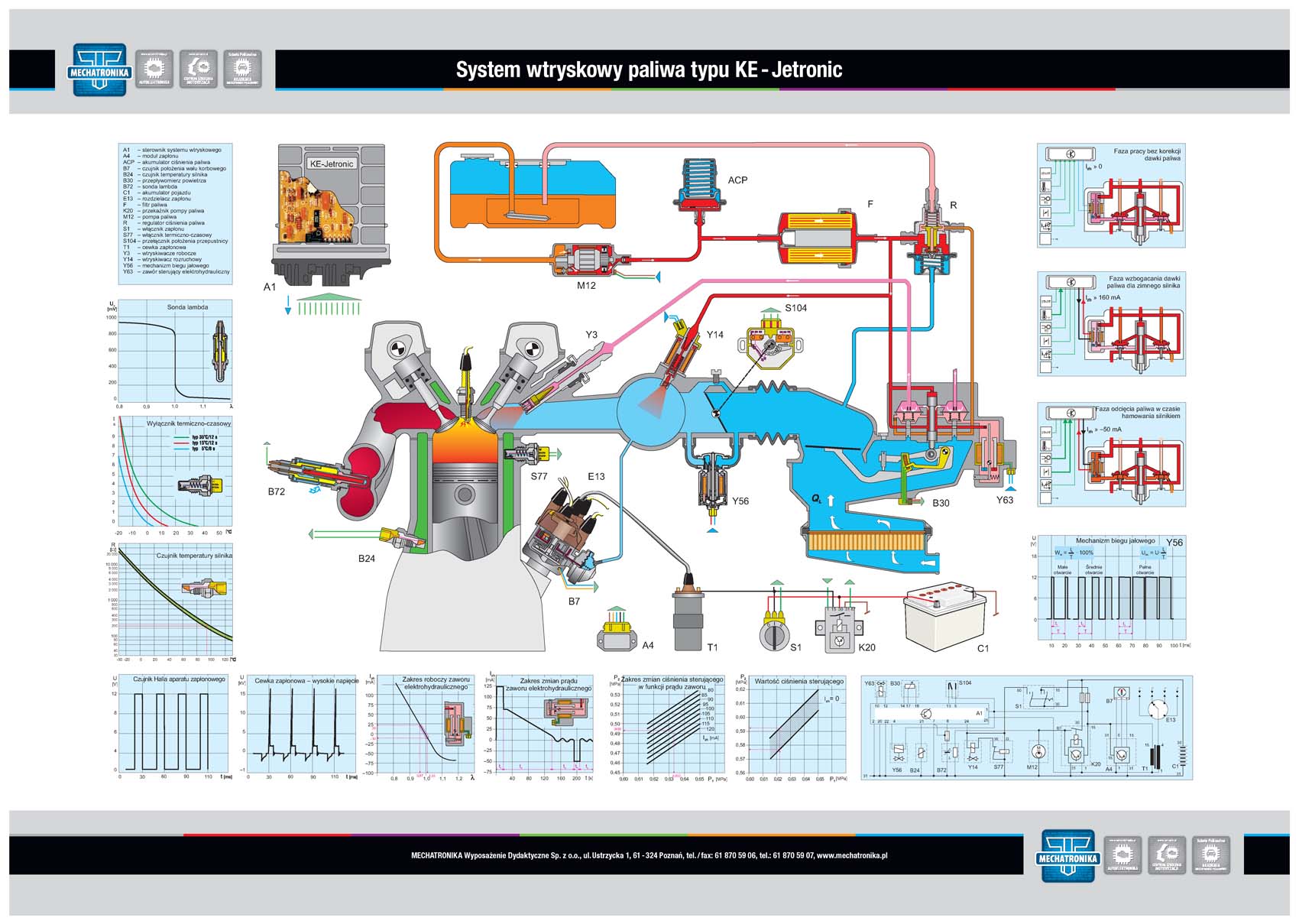

System wtryskowy paliwa typu KE-Jetronic

• schemat główny systemu,
• schemat elektryczny systemu,
• przekrój sondy Lambda wraz z wykresem,
• przekrój wyłącznika termiczno-czasowego wraz z wykresem,
• przekrój czujnika temperatury silnika wraz z wykresem,
• przekrój zaworu elektrohydraulicznego wraz z wykresami,
• zakres zmian ciśnienia sterującego w funkcji prądu zaworu,
• wykres wartości ciśnienia sterującego,
• wykres mechanizmu biegu jałowego,
• sygnały układu zapłonowego,
• przekroje obszaru tworzenia mieszanki dla fazy pracy bez korekcji dawki paliwa, fazy wzbogacania dawki paliwa dla zimnego silnika, fazy odcięcia paliwa w czasie hamowania silnikiem .
