SENSORYKA SYSTEMÓW POJAZDOWYCH

Numer katalogowy 2 00 01

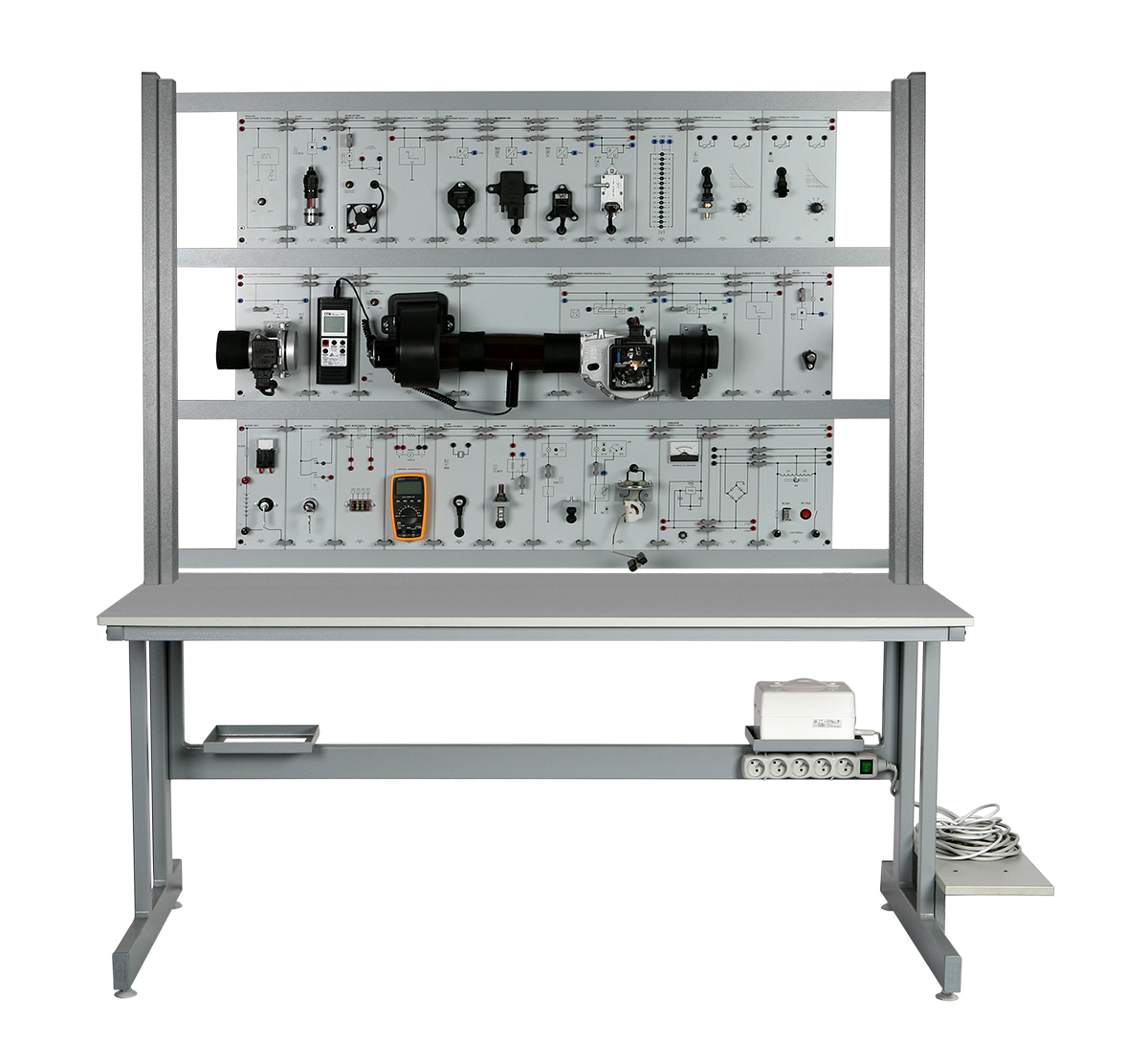

                            UWAGA : zdjęcie przedstawia jedną z możliwych wersji konfiguracji zestawu .

W ramach projektu „Doskonalenie podstaw programowych kluczem do modernizacji kształcenia zawodowego” zestaw panelowy: Sensoryka systemów pojazdowych, został wskazany na liście
Rekomendowanego wyposażenia pracowni i warsztatów szkolnych -
- Pracownia mechatroniki pojazdowej

Zestawy panelowe zostały opracowane przez firmę ,,Mechatronika wyposażenie Dydaktyczne ,, jako uniwersalne konfigurowalne zestawy mogące stanowić wyposażenie szkół kształcących w zawodach obejmujących branże :

- motoryzacyjną – mechanik , elektromechanik , technik pojazdów samochodowych i pokrewne

- rolniczą – mechanizacja rolnictwa , agrotronika

- lotniczą – mechanik lotniczy, technik awionik

Mogą też być wykorzystane przez wszystkie inne szkoły prowadzące zajęcia z zakresu :

- elektrotechniki

- elektroniki

- mechatroniki

Zestaw składa się ze stelaża z układem zasilania oraz wymiennych paneli funkcyjnych .

Oferowane są dwie znormalizowane wersje stelaży o różnych gabarytach zewnętrznych ( rózna szerokość i wysokość , przeznaczone dla dwóch lub trzech uczniów co pozwala na dostosowanie do potrzeb zamawiającego .

Znormalizowane wymiary paneli oraz sposoby łączenia pozwalają na dowolne kształtowanie zestawu oraz pełną wymienność paneli pomiędzy zestawami .

Konstrukcja paneli umożliwia również używanie ich poza stelażem ( z wykorzystaniem zasilania z akumulatora lub zewnętrznego zasilacza ) .

Niezmienność konstrukcji i uniwersalność zestawu pozwala na stosowanie w zestawach obecnie produkowanych paneli funkcyjnych pochodzących nawet z najstarszych zestawów wyprodukowanych kilkanaście lat temu , jak również uzupełnienie posiadanych zestawów w panele funkcyjne opracowane obecnie .

Każdy panel funkcyjny jest dostępny jako oddzielny produkt co pozwala na stałe unowocześnianie i rozbudowę zestawu w zależności od zapotrzebowania .

Producent oferuje stałe wsparcie eksploatacyjne zestawu w zakresie napraw , dostępu do materiałów szkoleniowych jak również w zakresie szkolenia użytkownika .

Nazwy poszczególnych zestawów będących w ofercie wynikają z umieszczenia w stelażu paneli funkcyjnych o określonym przeznaczeniu . Możliwe jest zestawienie i zamówienie zestawu w dowolnej konfiguracji spełniającej wymagania użytkownika . Firma ,,Mechatronika ,, służy swoją pomocą w optymalnym doborze zestawu .


1. ZASTOSOWANIE

Zestaw panelowy umożliwia naukę umiejętności: łączenia, weryfikacji i oceny parametrów czujników, stosowanych w pojazdowych systemach elektronicznego sterowania.

2. MOŻLIWOŚCI

Zestaw panelowy umożliwia:
- sprawdzenie podzespołów za pomocą multimetru lub oscyloskopu
- sporządzanie charakterystyk sygnałów
- pomiar parametrów badanych obwodów; napięcie, prąd, rezystancja
- naukę umiejętności łączenia oraz weryfikację i ocenę parametrów czujników pojazdowych systemów elektronicznego sterowania

Ważną zaletą zestawu panelowego, z punktu widzenia prowadzenia zajęć dydaktycznych, jest możliwość użycia poszczególnych paneli poza stanowiskiem.

Umożliwia to niezależne wykorzystanie każdego podzespołu pojazdowego, do tej części procesu dydaktycznego, w którym uczeń zapoznaje się z jego budową i wykonuje pomiary podstawowych parametrów.

Panelowość zestawu, pozwala na jego dowolną modyfikację dla określonego zadania, oraz potokowe wykonywanie ćwiczeń na wielu stanowiskach w ramach jednego zagadnienia.

W oparciu o załączoną instrukcję ćwiczeń w formie opracowanych plików i ich dowolną modyfikację, możliwe jest tworzenie własnych wzorów kart ćwiczeń, lub sprawozdań w formie skoroszytu.


Połączenia między panelami wykonano za pomocą łączników oraz przewodów, w technologii Hirschmann Test.

Opisy i oznaczenia na panelach wykonane są technologią grawerowania laserem, co zapewnia im wysoką trwałość i odporność na ścieranie.

Ćwiczenie umożliwia:
• Zapoznanie się z oznaczeniami i symbolami graficznymi czujników wg dokumentacji AutoData
• Pomiary parametrów oraz określenie charakterystyk zewnętrznych czujników temperatury, ciśnienia, położenia i innych
• Pomiary wielkości elektrycznych czujników za pomocą przyrządów cyfrowych oraz analogowych lub oscyloskopu
• Poznanie budowy podzespołów i ich elementów składowych
• Przygotowanie techniczne do pracy w warsztatach w zakresie umiejętności techniki pomiarowej



3. GŁÓWNE KOMPONENTY ZESTAWU

Zestaw bazowy zestawu.

1 - stelaż zestawu w wersji wybranej przez przez zamawiającego

2 – układ zasilania składający się z :

- Zasilacz

- Panel zasilania ;

- Panel włącznika zapłonu

- Panel bezpieczników topikowych

dostępne napięcia - 13,6V/20A DC oraz 5V/2A DC: aktywna korekcja współczynnika mocy: PFC, PF> 0,95 wymuszone chłodzenie powietrzem przez wbudowany wentylator kontrola prędkości wentylatora w zależności od prądu obciążenia zabezpieczenia przed: zwarciem, przeciążeniem, przepięciem i nadmierną temperatury

separowane galwanicznie wyjścia obwodów zasilania 12V/DC i 5V/DC -normy bezpieczeństwa zgodne z UL60950-1, TUV EN60950-1 ;



UWAGA :

Stanowisko może być zasilane z zewnętrznego akumulatora 12V – wymagany jest wtedy dodatkowy panel : włacznik masy 0  01 01





Dostępne panele funkcyjne dedykowane do zestawu sensoryka:

1. Czujnik spalania stukowego

2. Czujnik temperatury silnika

3. Czujnik temperatury powietrza

4. Sonda Lambda

5. Czujnik aktywny prędkości obrotowej

6. Czujnik prędkości pojazdu

7. Czujnik przyspieszeń pionowych

8. Czujnik kierunku obrotów

9. Przepływomierz powietrza masowy [kg/h]

10. Przepływomierz powietrza masowy HFM5 [kg/h]

11. Przepływomierz powietrza masowy HFM7 [kg/h]

12. Przepływomierz powietrza masowy cyfrowy [kg/h]

13. Przepływomierz powietrza objętościowy [m3/h]

14. MAP – Sensor Ford

15. MAP – Sensor MM

16. Czujnik ciśnienia różnicowego

17. Czujnik ciśnienia różnicowego DPF

18. czujniki palcowe prędkości obrotowej wału korbowego

19. Czujnik ciśnienia oleju

20. Czujnik ciśnienia w oponach - TPMS

21. Programator czujników TPMS

22. Czujnik poziomu paliwa

23 . aktywny czujnik prędkości obrotowej ABS z wykrywaniem kierunku obrotów

24 . czujnik temperatury spalin

25 . czujnik poziomu i temperatury oleju – cyfrowy

26 . czujnik położenia pedału przyspieszenia – analogowy

27 . czujnik położenia pedału przyspieszenia – analogowo cyfrowy

28 . dmuchawa

29 . panel symulacji usterek instalacyjnyc

30 . panel pomiarowy

31 . zasilacz 5V/DC – 2 A

UWAGA : Dobór ilości i wersji paneli zależy od wymagań zamawiającego . Firma ''Mechatronika" służy pomocą w optymalnym dororze zestawu do potrzeb .



Zalecane wyposażenie dodatkowe umożliwiające realizację pełnego zakresu ćwiczeń :

1 – oscyloskop – dwukanałowy z możliwością rejestracji przebiegów

2 – pompka podciśnieniowa

UWAGA : integralnym wyposażeniem zestawu jest dokumentacja ,, Opis ćwiczeń ,, zawierająca wprowadzenie teoretyczne stanowiące podstawę prowadzonych zajęć oraz zestaw ćwiczeń możliwych do wykonania z wykorzystaniem zestawu .

 4. BUDOWA

Stanowisko wykonano w formie zestawu panelowego, osadzonego na ramie aluminiowej. Zabudowana jest ona na ruchomym stelażu stanowiska laboratoryjnego. Całość konstrukcji metalowej pokryta jest farbą proszkową dla zapewnienia estetyki i trwałości powłok lakierniczych. Do stelaża przymocowany jest blat roboczy , wykonany z płyty wiórowej laminowanej dwustronnie o grubość 18 mm w kolorze jasnoszarym.



Wymiary całkowite :

- Wersja 1, przeznaczona dla trzech ćwiczących  – 1600 mm x 680 mm x 1780 mm ( szerokość, długość , wysokość )

- Wersja 2, przeznaczona dla dwóch ćwiczących – 1400 mm x 680 mm 1520 mm ( szerokość, długość , wysokość )




6. DANE  TECHNICZNE

Max. pobór mocy

200 W





Wymiary całkowite



Szerokość:

1400 /1600 mm

Długość:

680 mm

Wysokość:

1520 /1780 mm

Waga



60 / 80 kg
